Мощность, кВт | 0,50 |
Число полюсов | 2 |
Скорость вращения, об/мин | 3000 |
Статический момент, кг*см | 2,6-5,1 |
Рабочий ресурс, ч | 700 |
Вынуждающая сила, кН | 2,5-5,0 |
Вес, кг | 19,5 |
Напряжение, В | 220 |

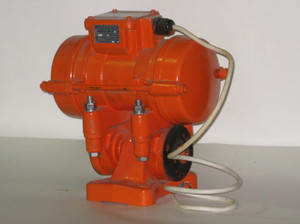

Поверхностный вибратор с направленными колебаниями ИВ-101Е
Область применения:
Возбуждения направленных колебаний в установках по уплотнению бетонных смесей и грунтов, транспортированию, выгрузке и просеиванию сыпучих материалов и других технологических процессах.
В конструкции этого вибратора применено шарнирное устройство, которое обеспечивает направленные колебания присоединительного механизма.
Представляет собой асинхронный электродвигатель с короткозамкнутым ротором, с установленными на концах вала дебалансами. При вращении ротора электродвигателя возникают круговые колебания вибратора и присоединенного к нему механизма.
Конструкция вибратора обеспечивает виброустойчивость статорной обмотки и механическую прочность вала ротора, подшипникового узла и корпусных деталей. Статор электродвигателя встроен в алюминиевый или чугунный литой корпус с коробкой выводов и усиленными элементами крепления к вибромеханизму. Вал ротора опирается на подшипники. Дебалансные регулируемые узлы закрыты защитными кожухами. В коробке выводов установлена клеммная панель для соединения выводов статора с токоподводящим кабелем. Регулирование вынуждающей силы и амплитуды колебаний осуществляется изменением взаиморасположения дебалансов.
Технические характеристики:
|
